Frac dimnjaci su visokotlačni sklopovi ušća bušotine koji se koriste za kontrolu i usmjeravanje tekućine za hidraulično frakturiranje u bušotinu — i oni su najvažniji pojedinačni dio opreme za kontrolu tlaka tijekom bilo koje operacije frackinga.
U industriji nafte i plina, uspjeh i sigurnost hidrauličkog frakturiranja uvelike ovise o integritetu površinske opreme. Među svim uključenim komponentama, frac stacks ističu se kao neizostavni. Bez obzira jeste li inženjer koji procjenjuje opremu za dovršavanje ili stručnjak za nabavu koji uspoređuje sklopove s procjenom tlaka, ključno je razumijevanje frac dimnjaka — njihovog dizajna, funkcije, ocjena i kriterija odabira.
Ovaj vodič pruža sveobuhvatan pogled na frac dimnike: što su oni, kako rade, kako se razlikuju od tradicionalne opreme za ušće bušotine i koji čimbenici određuju koja konfiguracija frac dimnjaka je prava za određenu bušotinu.
Što je Frac Stack?

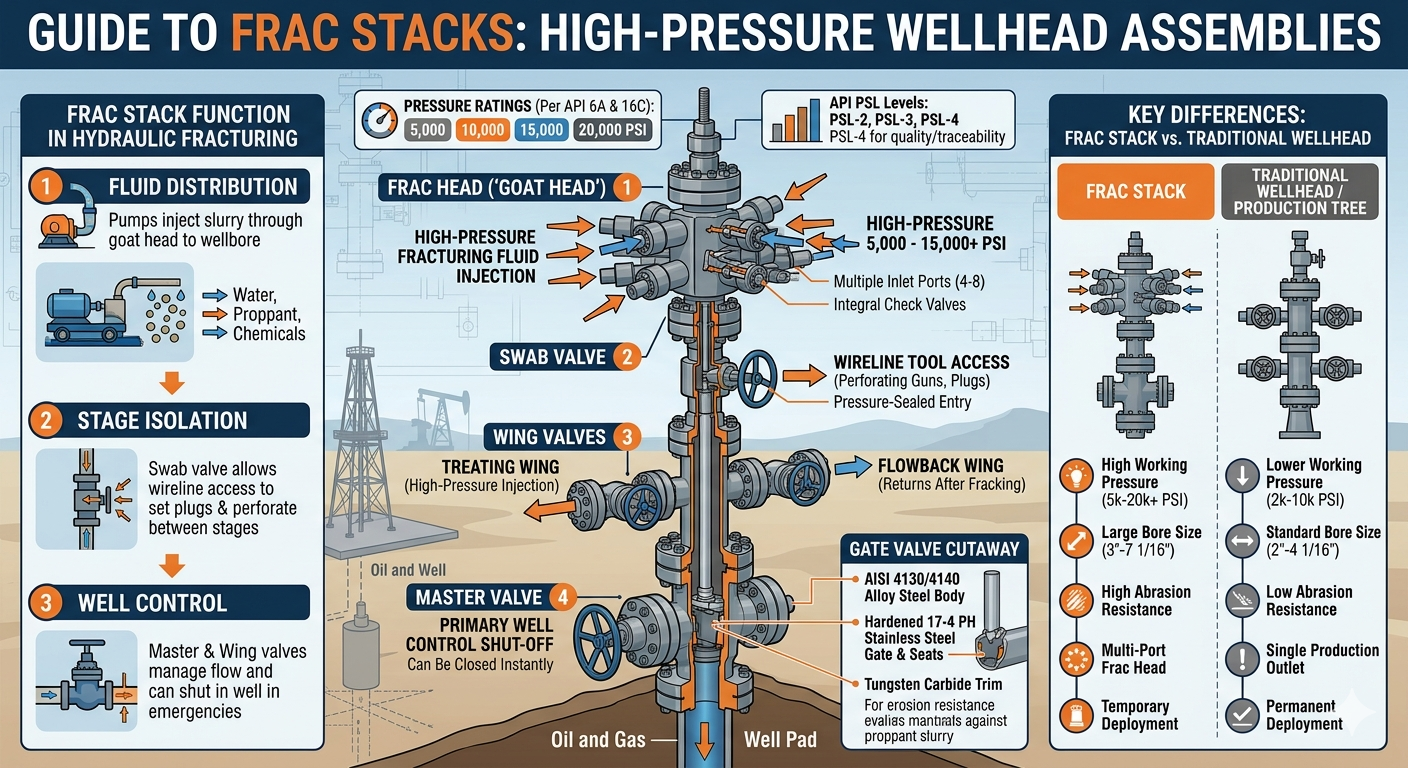

A frac stack je specijalizirani sklop za kontrolu tlaka na ušću bušotine instaliran na površini naftne ili plinske bušotine posebno za operacije hidrauličkog frakturiranja. Za razliku od stiardnog ušća bušotine, koje je dizajnirano za dugotrajnu proizvodnju, frac dimnjak je projektiran da izdrži ekstremne pritiske i abrazivne muljove povezane s pumpanjem tekućine za frakturiranje — često mješavine vode, propanta i kemijskih dodataka — duboko u formaciju.
U svojoj srži, frac stack se obično sastoji od:
- Glavni ventil — primarni zaporni ventil na dnu dimnjaka
- Ventil za bris — omogućuje pristup bušotini za žičane alate
- Krilni ventili — izravni protok do i od linija loma
- Glava frak (ili kozja glava) — gornji razvodnik koji povezuje više vodova za obradu željeza
- Kontrolni ventili i vodovi za isključivanje — za kontrolu bušotine i hitno rasterećenje tlaka
Zajedno, ove komponente omogućuju posadama pumpanje tekućine za lomljenje pri ekstremno visokim pritiscima - obično između 5000 i 15000 PSI , iako aplikacije s ultra-visokim tlakom mogu premašiti 20 000 PSI — precizno i sigurno.
Kako radi frac stack tijekom hidrauličkog frakturiranja?
Frac dimnjak djeluje kao primarno sučelje između visokotlačne opreme za površinsko pumpanje i bušotine, kontrolirajući ubrizgavanje tekućine kroz svaku fazu programa frakturiranja.
Kada započne posao hidrauličkog lomljenja, visokotlačne pumpe potiskuju tekućinu za lomljenje kroz željezne vodove koji se spajaju na glavu lomljenja. Glava za fraciranje — koja se često naziva "kozja glava" zbog konfiguracije s više otvora — distribuira tekućinu iz više kamiona pumpi istovremeno u bušotinu. To operaterima omogućuje postizanje iznimno visokih stopa ubrizgavanja (ponekad i prekoračenje 100 barela u minuti ) potreban za lomljenje tijesnih formacija.
Tijekom cijele operacije:
- The glavni ventil može se trenutno zatvoriti za zatvaranje bunara u hitnim slučajevima
- Krilni ventili otvaraju se ili zatvaraju za upravljanje povratnim protokom i vodovima za obradu
- The bris ventil omogućuje ponovni ulazak sa žičanim alatima između stupnjeva
- Ubij linije dopustiti operaterima da pumpaju tekućinu za ubijanje kako bi povratili kontrolu nad bušotinom ako je potrebno
Nakon dovršetka lomljenja, frac stack se može ukloniti i zamijeniti proizvodnim stablom ili može ostati privremeno tijekom povratnih operacija.
Frac Stack u odnosu na tradicionalno ušće bušotine: ključne razlike
Frac dimnezi i konvencionalni sklopovi ušća bušotine služe različitim svrhama i izgrađeni su prema različitim stiardima. Tablica u nastavku sažima kritične razlike.
| Značajka | Frac Stack | Tradicionalno ušće bušotine/stablo proizvodnje |
| Primarna namjena | Ubrizgavanje tekućine za hidrauličko lomljenje | Dugoročna kontrola proizvodnje |
| Radni tlak | 5.000 – 20.000 PSI | 2.000 – 10.000 PSI (tipično) |
| Veličina provrta | 3" – 7-1/16" (poželjan veliki provrt) | 2" – 4-1/16" (standardno) |
| Otpornost na habanje | Visoko — dizajnirano za suspenziju propanta | Nizak — nije namijenjen za abrazive |
| Frac glava s više otvora | Da — više priključaka crpke | br |
| Trajanje implementacije | Privremeno (od dana do tjedana) | Trajno (godine do desetljeća) |
| API standard | API 6A / API 16C | API 6A |
Tablica 1: Usporedba između frak grupa i tradicionalnih sklopova ušća/proizvodnog stabla po ključnim operativnim parametrima.
Ocjene tlaka u dimnjaku: Što one znače?
Oznaka tlaka je najvažnija pojedinačna specifikacija pri odabiru frac dimnjaka — ona izravno određuje može li sklop sigurno izdržati tlakove u bušotini i tlakove za obradu.
Frac dimnici su ocijenjeni tlakom po API 6A and API 16C standardima. Uobičajene klase radnog tlaka (WP) uključuju:
- 5000 PSI WP — prikladno za pliće formacije s nižim tlakom
- 10.000 PSI WP — najraširenija ocjena u velikim američkim nalazištima iz škriljevca
- 15.000 PSI WP — koristi se u dubokim bušotinama pod visokim pritiskom kao što su dublji ciljevi permskog bazena
- 20 000 PSI WP — klasa u nastajanju za ultra duboke ili ultra uske formacije koje zahtijevaju ekstremne pritiske obrade
Ključno je napomenuti da je nazivni radni tlak frac stog mora biti jednak ili veći od maksimalni očekivani tlak obrade površine (MASITP) za posao, uključujući sigurnosnu marginu. Operateri obično primjenjuju a 10–15% sigurnosne granice iznad izračunatog MASITP-a pri odabiru vrijednosti tlaka frac dimnjaka.
Neusklađenost - korištenjem podcijenjene frac dimne ploče - može rezultirati katastrofalnim ispuštanjem plina ili kvarom opreme. Prema analizi industrije, incidenti povezani s pritiskom na ušću bušotine i dalje su jedan od glavnih uzroka ozbiljnih ozljeda tijekom operacija završetka, naglašavajući zašto se o ispravnom odabiru ocjene ne može pregovarati.
Ključne komponente sklopa Frac Stack
Svaka komponenta unutar sklopa za frakturiranje igra posebnu ulogu u održavanju kontrole bušotine i usmjeravanju tekućine za frakturiranje.
1. Glavni ventil
Glavni ventil je prva linija obrane u kontroli bušotine — može se potpuno zatvoriti u bušotini jednim pritiskom. Obično je zasun punog provrta, a postavlja se izravno iznad zavojnice kućišta ili ušća bušotine. Tijekom normalnog rada pumpanja, glavni ventil ostaje potpuno otvoren kako bi se smanjio pad tlaka. U hitnim slučajevima može se zatvoriti daljinski ili ručno u roku od nekoliko sekundi.
2. Bris ventil
Ventil za brisanje nalazi se iznad glavnog ventila i osigurava pristupnu točku zatvorenu pod pritiskom za žičane alate, pištolje za bušenje ili alate za postavljanje čepova. U dovršavanju plug-and-perf — dominantnoj tehnici u operacijama iz škriljca u SAD-u — bris ventil se više puta koristi između faza lomljenja za izvođenje perforacijskih ciklusa i postavki čepova.
3. Krilni ventili (obrada i povratni protok)
Krilni ventili protežu se vodoravno od tijela lomljenja i spajaju se na željezne vodove za obradu (za pumpanje) i povratne vodove (za povrate nakon lomljenja). Tipični frac dimnjak ima najmanje dva krilna ventila — jedno visokotlačno krilo za obradu i jedno nižetlačno povratno krilo. Visokotlačni krilni ventili na modernim frac dimnjacima imaju značajku tungsten carbide trim kako bi se oduprlo eroziji od gnojnice pune propanta.
4. Frac Head (Goat Head)
Glava frac je najgornja komponenta frac dimnjaka i primarna spojna točka za više vodova za obradu željeza iz kamiona pumpi. Frac glava obično ima 4 do 8 ulaznih otvora , što omogućuje istovremeno ubrizgavanje više pumpi. Ova sposobnost paralelnog ubrizgavanja je ono što omogućuje ekstremno visoke stope protoka potrebne za moderno višestupanjsko dovršavanje. Glava frac također uključuje integrirane povratne ventile za sprječavanje povratnog toka.
5. Zatvorni vod i nepovratni ventili
Zatvorne cijevi pružaju pomoćni put za pumpanje teške tekućine u bušotinu kako bi se povratila kontrola u slučaju incidenta kontrole bušotine. Nepovratni ventili integrirani su kroz frac dimnjak kako bi se spriječio povratni tok tekućina iz bušotine ili plinova u crpne vodove prilikom tretiranja pada tlaka.
Vrste frakcijskih dimnjaka: jednostruke, dvostruke i patentne konfiguracije
Frac dimnjaci raspoređeni su u nekoliko konfiguracija ovisno o dizajnu bušotine, rasporedu bušotine i operativnim ciljevima.
| Konfiguracija | Opis | Najbolja aplikacija |
| Single Frac Stack | Jedna hrpa po bušotini; standardna konfiguracija | Završeci jedne bušotine, vertikalne bušotine |
| Dual Frac Stack | Dva dimnjaka koji dijele zajednički razvodnik za obradu | Istodobno lomljenje dvostrunskih završetaka |
| Zipper Frac Setup | Naizmjenično frakturiranje između dviju susjednih bušotina putem zasebnih dimnjaka i zajedničkog razdjelnika | Bušenje podlogom — poboljšava iskorištenost pumpe, smanjuje NPT |
| Simul-Frac postavljanje | Frakturiranje dviju bušotina istovremeno pomoću namjenskih razmaka pumpe | Završeci jastučića visokog intenziteta; povećava broj faza po danu |
Tablica 2: Uobičajene konfiguracije frac dimnjaka, njihovi opisi i optimalni scenariji primjene.
Usvajanje zatvarač frac and simul-frac tehnike u permskom bazenu i drugim glavnim nalazištima škriljevca u SAD-u doveo je do značajnih inovacija u dizajnu frac stack-a. U operacijama simul-frac, operateri su izvijestili poboljšanja učinkovitosti završetka od 40–60% u usporedbi s konvencionalnim frakturiranjem s jednom bušotinom, dramatično smanjujući trošak po bočnoj stopi.
Odabir materijala i otpornost na habanje u frac dimnjacima
Odabir materijala je od ključne važnosti jer su frak dimnjaci izloženi visoko abrazivnim propantnim muljevitima — trošenje je jedan od primarnih uzroka zastoja i zamjene frak dimnjaka.
Ključna materijalna razmatranja uključuju:
- Materijali karoserije i poklopca motora: AISI 4130/4140 legirani čelik, toplinski obrađen kako bi zadovoljio zahtjeve API 6A PSL-3 ili PSL-4
- Obloga sjedala i vrata: Volfram karbid ili kaljeni nehrđajući čelik 17-4 PH za otpornost na eroziju u protoku propanta velike brzine
- Brtve: Elastomerne brtve moraju biti kompatibilne s kemijskim sastavom tekućine za frakturiranje, uključujući sustave s vodom s visokim pH i stimulacijske tekućine na bazi kiseline
- Kiselo servisno okruženje (H₂S): Materijali usklađeni s NACE MR0175/ISO 15156 obvezni su ako je prisutan sumporovodik
Studije unutar sektora opreme za završetak to pokazuju ventili obrubljeni volfram karbidom dokazati životni vijek 3-5 puta duže od standardnih čeličnih ventila u primjenama s visokom koncentracijom propanta, značajno smanjujući ukupne troškove dovršetka kroz manje izmjena opreme.
API standardi koji uređuju projektiranje i testiranje Frac Stack-a
Frac stekovi moraju biti u skladu s međunarodno priznatim API standardima — usklađenost nije izborna; to je zakonski i ugovorni zahtjev za većinu naftnih i plinskih operacija.
- API 6A (ušće bunara i oprema za božićno drvce): Upravlja dizajnom, materijalima, ispitivanjem i označavanjem komponenti ušća bušotine, uključujući frak grupe. Razine PSL-2, PSL-3 i PSL-4 definiraju sve strože zahtjeve kvalitete i sljedivosti.
- API 16C (oprema za gušenje i ubijanje): Primjenjuje se na visokotlačne komponente za kontrolu bušotine, uključujući cijevi za zatvaranje i prigušne razvodnike koji su često integrirani s frak grupama.
- API 6FA / 6FB (ispitivanje požara): Frac stack ventili testirani na požar mogu se specificirati u okruženjima s povećanim rizikom od požara.
- NACE MR0175: Zahtjevi za materijale za kisele primjene gdje koncentracije H₂S prelaze pragove.
Za kritične bušotine i okruženja visokog rizika operateri obično određuju PSL-3 ili PSL-4 ocijenjeni frac stacks, koji zahtijevaju potpunu sljedivost materijala, dopunski NDE (ispitivanje bez razaranja) i ispitivanje prijema u tvornicu (FAT).
Kako odabrati pravu frack stack: praktični popis za provjeru
Odabir ispravne frak grupe zahtijeva sustavnu procjenu stanja bušotine, operativnih zahtjeva i regulatornih obaveza.
| Kriterij odabira | Što ocjenjivati |
| Radni tlak | MASITP sigurnosna granica; odgovaraju API 6A klasi tlaka |
| Veličina provrta | Mora proći OD cijevi ili kućišta; s punim provrtom preporučuje se za žičani pristup |
| Kompatibilnost s tekućinom | Elastomeri za brtvljenje moraju biti kompatibilni s kemijskim sastavom frak tekućine (pH, temperatura, kemikalije) |
| Usluga H₂S / CO₂ | Potrebni materijali sukladni NACE-u; potvrdite parcijalne pritiske |
| Temperaturna ocjena | Raspon površinske temperature okoline; visokotemperaturne brtve za HPHT bušotine |
| Trošenje / opterećenje propantom | Veličina i koncentracija mreže propanta; trim od volfram karbida za poslove visoke koncentracije |
| API PSL razina | PSL-2 za standardne bušotine; PSL-3/4 za visokorizične ili kritične bušotine |
| Metoda završetka | Plug-and-perf naspram klizne navlake; određuje zahtjeve ventila za bris |
Tablica 3: Kontrolni popis za odabir praktičnog frac dimnjaka koji pokriva ključne inženjerske i operativne parametre.
Frac Stack Održavanje, inspekcija i vijek trajanja
Pravilno održavanje ključno je kako bi se osiguralo pouzdano funkcioniranje dimnjaka za fraciranje — pokvareni ventil ili puknuta brtva tijekom posla visokotlačnog pumpanja predstavlja i sigurnosnu opasnost i skupo neplanirano zatvaranje.
Najbolje prakse u industriji za održavanje frac dimnjaka uključuju:
- Ispitivanje tlaka prije rada: Prije svakog posla, svi dimnjaci frac moraju biti testirani na nazivni radni tlak (obično ispitivanje niskog tlaka pri 250 PSI i ispitivanje punog radnog tlaka).
- Inspekcija nakon posla: Ventile, sjedišta i brtve treba pregledati nakon svakog posla. Obloga ventila i sjedišta vrata su predmeti koji se najviše troše.
- Puni intervali obnove: Mnogi operateri određuju potpuno rastavljanje i recertifikaciju svakog 12–18 mjeseci ili nakon određenog broja radnih sati, što god nastupi prije.
- Dokumentacija i sljedivost: Evidencija o održavanju, potvrde o ispitivanju tlaka i dokumenti o sljedivosti materijala moraju biti priloženi uz sve frac stogove na reguliranim tržištima.
Zanemarivanje ciklusa održavanja vodeći je uzrok kvarova frac dimnjaka na polju. Podaci iz industrije to sugeriraju programi preventivnog održavanja smanjuju neplanirane kvarove frac stack-a do 70% , čime se ostvaruju značajne uštede tijekom trajanja programa završetka.
Inovacije u tehnologiji Frac Stack
Frac stack tehnologija nastavlja se brzo razvijati kako bi podržala sve agresivnije programe završetka koje zahtijevaju operateri iz škriljca.
- Električni i hidraulični ventili: Frac dimnezi s daljinskim upravljanjem omogućuju operaterima otvaranje i zatvaranje ventila sa sigurne udaljenosti, smanjujući izloženost osoblja tijekom visokotlačnih operacija.
- Automatsko praćenje tlaka: Integrirani pretvarači tlaka i integracija SCADA-e u stvarnom vremenu omogućuju kontinuirano praćenje integriteta frac dimnjaka tijekom pumpanja.
- 20 000 PSI-class systems: Kako operateri ciljaju na dublje, čvršće formacije, frac dimnovi sljedeće generacije s ocjenom do 20.000 PSI ulaze u širu komercijalnu upotrebu.
- Kompaktni i lagani dizajni: Modularni skupovi za fraciranje dizajnirani za brzo postavljanje i zaustavljanje postrojenja na mjestima s više bušotina smanjuju ukupno vrijeme završetka po bušotini.
- Brzo bušenje čepa frac: Integrirani coil tubing i povratni sustavi upareni s frac dimnjacima omogućuju brže bušenje čepova između faza, podržavajući visokofrekventne rasporede završetka.
Ove inovacije zajedno podupiru težnju industrije prema brži, učinkovitiji završeci istovremeno smanjujući rizik od izlaganja ljudi visokotlačnoj opremi.
Često postavljana pitanja o Frac Stackovima
P: Koja je razlika između frac stack-a i frac glava-a?
O: A frac stack odnosi se na cijeli sklop ušća bušotine — glavni ventil, ventil za bris, krilne ventile i glavu fraciranja zajedno. A frac head (ili kozja glava) je posebno višestruki gornji razvodnik frac stack-a koji povezuje vodove za obradu željeza od više kamiona pumpi do bušotine.
P: Koliko je vremena potrebno da se napravi frac stack?
Vrijeme postavljanja za frac stack varira ovisno o složenosti konfiguracije. Standardni pojedinačni frac dimnjak obično se može postaviti 4–8 sati od strane iskusne posade. Zipper frac postavke sa zajedničkim razdjelnicima i višestrukim dimnjacima mogu potrajati 12–24 sata za potpuno postavljanje i ispitivanje tlaka.
P: Može li se frac stack koristiti za povratni protok nakon frakturiranja?
Da. Mnogi operateri koriste frac stackove povratni krilni ventil za usmjeravanje povratnih tekućina i plinova na opremu za površinsku obradu tijekom početnog perioda povratnog protoka. Međutim, frac dimnjak se tipično zamjenjuje trajnim proizvodnim stablom prije nego što započne dugoročna proizvodnja, jer frac dimnjaci nisu dizajnirani za produljenu proizvodnu uslugu.
P: Što uzrokuje kvarove frac stack-a?
Najčešći uzroci kvarova frac steck uključuju: erozija sjedišta ventila i vrata iz suspenzije propanta; pogoršanje pečata zbog kemijske nekompatibilnosti tekućine; prekoračenje nazivnog radnog tlaka ; i neadekvatno ispitivanje tlaka prije posla . Pravilan odabir materijala, redovito održavanje i protokoli testiranja prije posla ublažavaju većinu načina kvarova.
P: Iznajmljuju li se ili kupuju frac dimnjaci?
Oba modela su uobičajena. Tvrtke za usluge bušotina i tvrtke za iznajmljivanje alata za naftna polja nude frac stogove na a posao po posao ili terminski najam , što je uobičajeno za operatere koji ne žele upravljati programima održavanja. Veći operateri s visokom aktivnošću završetka često posjeduju svoje frac stacks i upravljaju vlastitim objektima za održavanje kako bi kontrolirali troškove i dostupnost.
Zaključak: Zašto je važno nabaviti ispravne Frac stacks
Frac stogovi nisu robna stavka — to su precizno projektirani sklopovi kritični za sigurnost čiji ispravan odabir, održavanje i rad izravno utječu na sigurnost bušotine, učinkovitost završetka i naposljetku na ekonomičnost svakog programa hidrauličkog frakturiranja.
Od odabira ispravne klase tlaka i veličine provrta do specificiranja odgovarajućih razreda materijala za kiselu ili abrazivnu upotrebu, svaka odluka u konfiguraciji frac dimnjaka ima nizvodne posljedice. Kako programi završetka postaju sve agresivniji - dublji, duži bočni kanali, viši pritisci obrade, više stupnjeva po bušotini - uloga visokoučinkovitih, ispravno certificiranih frac dimnjaka samo će postati važnija.
Inženjeri i stručnjaci za nabavu koji razumiju tehničke osnove frac dimnjaka u boljem su položaju za donošenje odluka koje poboljšavaju radnu sigurnost, smanjuju zastoj opreme i optimiziraju ukupne troškove završetka bušotine.
